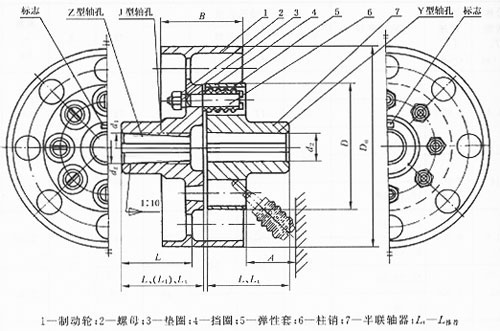

LTZ(原TLL型)带制动轮弹性套柱销联轴器

LTZ(原TLL型)带制动轮弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能...
立即咨询



 LTZ(原TLL型)带制动轮弹性套柱销联轴器结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有一定补偿两轴相对偏移和减振缓冲性能。 弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性 较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩,并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不 大、对减振要求不高的中小功率轴系传动。



型号 公称扭矩Tn(N.m) 许用转速[n](r/min) 轴孔直径d1 d2 dz 轴孔配合长度 D0 D B S A 重量Kg 转动惯量Kg.m2
Y型 J、J1、Z型
L L1 L
TLL1 125 3800 25 28 62 44 62 200 130 85 5 45 8.3 0.05
30 32 82 60 82
35
TLL2 250 3000 32 35 250 160 105 5 15.3 0.15
38
40 42 112 84 112
TLL3 500 2400 40 42 315 190 132 6 30.0 0.45
45 48
TLL4 710 2400 45 48 224 6 65 39.6 0.50
50 55
56
60 63 142 107 142
TLL5 1000 2400 50 55 112 84

315 250 168 6 65 47.0 1.26
56

60 63 142 107 142
65 70
TLL6 2000 1900 63 65 400 315 8 80 92.6 1.63
70 71
75
80 85 172 132 172
90 95
TLL7 4000 1500 80 85 500 400 210 10 100 127.3 4.04
90 95
100 110 212 167 212
TLL8 8000 1200 100 110
120 125 630 475 265 12 130 304.3 15.00
130 252 202 252
TLL9 16000 1000 120 125 212 167 212 710 600 298 14 180 576.8 33.00
130 140 252 202 252
150
160 170 302 242 302
