JZMJ型重型机械用膜片联轴器

JZMJ型重型机械用膜片联轴器 (JB/ZQ4717-98) JZMJ型重型机械用膜片联轴器具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑...
立即咨询
TAG推荐
单层压瓦机系列 双层压瓦机系列 异型设备





JZMJ型重型机械用膜片联轴器 (JB/ZQ4717-98)

    JZMJ型重型机械用膜片联轴器具有机械强度高、承载能力大、质量轻、结构尺寸小,传动效率和传动精度高、可靠性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、防腐蚀等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境.适用于中、高速、大转矩轴系传动.以及各种机械装置载荷变化不大的轴系传动,通用性极强.

    膜片联轴器的使用与保养:1、安装前,应清洗两轴端面,检查端面键槽口等配合情况；2、膜片联轴器安装以后,正常运转一个班,必须检查所有螺钉,如发现松动,必须拧紧,这样反复几个班,以保证不会松动；3、为了防止膜片在高速运转发生的微动磨损,导致膜片螺栓孔出现微裂而损坏,可在膜片之间涂以二硫化钼等固体润滑剂或对膜片表面进行减磨涂层处理；4、应避免长期超载使用和操作事故的发生；5、在工作运转中,应经常检查膜片联轴器是否发生异常现象,如有异常现象发生必须及进维修；6、在可能由于运转的膜片联轴器引起人身和设备事故的各个场地必须采取适当的安全防护措施.

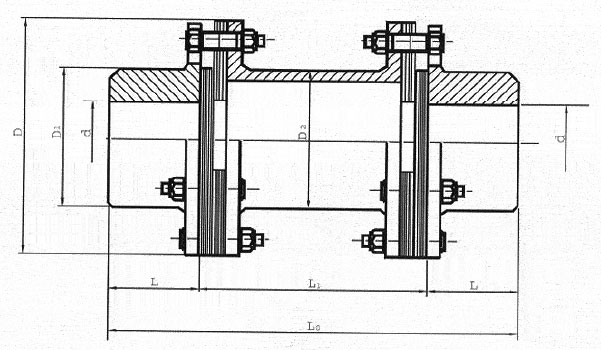

型号 公称转矩 Tn N.m 许用 转速 [n] r/min 轴孔直径 d，d1 轴孔长度L D D1 D2 t 扭转刚度 ×106 N.m/rad 转动 惯量 kg.㎡ 质量kg
J1型 Y型 L1min 时质量 每增加 1m的质量
JZMJ1 63 9300 20，22，24 38 52 92 53 60 44 8±0.2 0.010 3.7 22.79
25，28 44 62
30，32，35，38 60 82
JZMJ2 100 8400 25，28 44 62 102 63 72 49 8±0.2 0.018 6.3 32
30，32，35，38 60 82
40，42，45 84 112
JZMJ3 250 6700 30，32，35，38 60 82 128 77 87 60 11±0.3 0.056 9.14 46
40，42，45，48，50，55 84 112
JZMJ4 500 4900 35，38 60 82 145 91 102 70 11±0.3 0.095 13.63 64
40，42，45，48，50，55，56 84 112
60，63，65 107 142
JZMJ5 800 5100 40，42，45，48，50，55，56 84 112 168 105 117 83 14±0.3 0.219 23.35 84
60，63，65，70，71，75 107 142
JZMJ6 1000 4750 45，48，50，55 84 112 180 112 124 86 15±0.4 0.35 32.28 94
60，63，65，70，71，75 107 142
80 132 172
JZMJ7 1600 4300 50，55，56 84 112 200 120 134 86 15±0.4 0.51 39.07 110
60，63，65，70，71，75 107 142
80，85 132 172
JZMJ8 2000 4200 55，56 84 112 205 120 135 91 20±0.4 0.53 39.86 112
60，63，65，70，71，75 107 142
80，85 132 172
JZMJ9 2500 4000 55，56 84 112 215 128 145 101 20±0.4 0.68 46.78 129
60，63，65，70，71，75 107 142
80，85，90 132 172
JZMJ10 3150 3650 60，63，65，70，71，75 107 142 235 132 151 109 23±0.5 0.97 56.13 140
80，85，90，95 132 172
JZMJ11 4000 3400 60，63，65，70，71，75 107 142 250 145 164 109 23±0.5 1.48 74.09 165
80，85，90，95 132 172
100 167 212
JZMJ12 6300 3200 60，63，65，70，71，75 107 142 270 155 184 119 23±0.5 2.13 87.65 207
80，85，90，95 132 172
100，110 167 212
JZMJ13 12500 2850 65，70，71，75 107 142 300 162 194 128 27±0.6 2.93 106.23 231
80，85，90，95 132 172
100，110，120 167 212
JZMJ14 16000 2700 70，71，75 107 142 320 176 213 138 27±0.6 3.98 125.23 278
80，85，90，95 132 172
100，110，120，125 167 212
JZMJ15 20000 2450 75 107 142 350 186 215 153 32±0.7 6.44 173.52 283
80，85，90，95 132 172
100，110，120，125 167 212
130 202 252
JZMJ16 25000 2300 80，85，90，95 132 172 370 203 235 158 32±0.7 8.48 200.88 338
100，110，120，125 167 212
130,140,150 202 252
JZMJ17 31500 2150 80，85，90，95 132 172 400 230 266 178 32±0.7 14.2 279.61 433
100，110，120，125 167 212
130,140,150 202 252
160 242 302
JZMJ18 40000 1950 100，110，120，125 167 212 440 245 280 19038 38±0.9 20.73 345.53 480
130,140,150 202 252
160,170,180 242 305
JZMJ19 45000 1850 100，110，120，125 167 212 460 260 300 200 38±0.9 28.56 421 551
130,140,150 202 252
160,170,180 242 302
190 282 352
JZMJ20 50000 1800 120，125 167 212 480 280 320 215 38±0.9 32.52 482.6 628
130,140,150 202 252
160,170,180 242 302
190,200 282 352
JZMJ21 56000 1700 120，125 167 212 500 295 336 225 38±0.9 43.05 536 692
130,140,150 202 252
160,170,180 242 302
190,200,220 282 352
JZMJ22 63000 1600 140,150 202 252 540 310 360 236 44±1 58.99 641 794
160,170,180 242 302
190,200,220 282 352
JZMJ23 80000 1450 140,150 202 252 600 335 385 257 50±1.2 98.45 880 908
160,170,180 242 302
190,200,220 282 352
240 330 410
JZMJ24 100000 1400 160,170,180 242 302 320 350 408 272 50±1.2 116.15 964 1020
190,200,220 282 352
240,250 330 410
JZMJ25 125000 1300 180 242 302 660 385 445 292 50±1.2 163.85 1204 1251
190,200,220 282 352
240,250,260 330 410
280 380 470
JZMJ26 160000 1200 180 242 302 720 410 485 317 60±1.4 245.9 1507 1441
190,200,220 282 352
240,250,260 330 410
280,300 380 470
JZMJ27 200000 1150 220 282 352 740 420 503 322 60±1.4 275.08 1594 1550
240,250,260 330 410
280,300 380 470
JZMJ28 250000 1100 240,250,260 330 410 770 450 530 342 60±1.4 342.37 1807 1721
280,300 380 470
JZMJ29 315000 1050 250,260 330 410 820 490 559 372 60±1.4 514.91 2358 2025
280,300,320 380 470
340 450 550
JZMJ30 500000 760 280,300,320 380 470 875 520 575 419 50±1.6 28.63 2507 1915
340,360 450 550
JZMJ31 63000 715 300,320 380 470 935 560 610 464 60±1.9 980.83 3391 2280
340,360,380 450 550
400 540 650
JZMJ32 800000 650 320 380 470 103 600 622 494 60±1.9 1368 3697 2370
340,360,380 450 550
400,420 540 650
JZMJ33 1000000 620 360,380 450 550 1080 660 660 510 66±2.2 1689 4450 2669
400,420,440,450,460 540 650
JZMJ34 1250000 576 400,420,440,450,460 540 650 1160 710 750 565 70±2.3 2645 5877 3446
480,500
JZMJ35 160000 520 440,450,460,480,500 540 650 1290 820 820 620 82±2.6 4775 8550 4120
530,560 680 800
JZMJ36 2000000 472 480,500 540 650 1410 900 900 685 92±2.8 7620 11211 4962
