梅花弹性联轴器

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械梅花联轴器两种类型强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免...

立即咨询

TAG推荐

单层压瓦机系列双层压瓦机系列异型设备

梅花联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械梅花联轴器两种类型强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。所以在价格方面比机加工要低很多.但是铸件的性能不是很好。在一些重要的场合下还是最好不要采用。并且铸件的爪齿在高速或者是高负载的情况下容易发生打牙（爪齿脱落）。

　　(1)紧凑型、无齿隙，提供三种不同硬度弹性体；

(2)可吸收振动，补偿径向和角向偏差；

(3)结构简单、方便维修、便于检查；

(4)免维护、抗油及电气绝缘、工作温度20℃-60℃；

(5)梅花弹性体有四瓣、六瓣、八瓣和十瓣；

(6)固定方式有顶丝，夹紧，键槽固定.

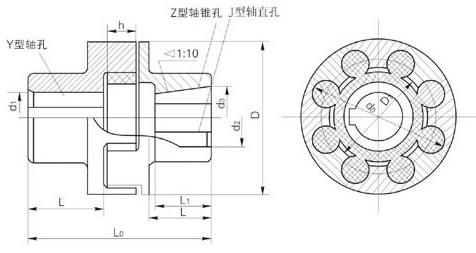

ML系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

标记示例：ML3型梅花形弹性联轴器MT3　弹性件硬度≥75HZ
主动端：Z型轴孔，A型键槽，d1=30mm，L1=60mm
从动端：Y型轴孔，B型键槽，d2=25mm，L=62mm
ML3联轴器（ZA30×60/YB25×62）MT3A GB5272-85

ML型梅花型弹性联轴器主要参数

型号	许用转矩MP/(N·m)			许用转速mp/(r·min)		轴孔直径 d1/mm, d2/mm, d3/mm	轴孔长度		L0 mm	D mm	D1 mm	d0 mm	h mm	转动惯量 kg·m2	质量 kg	许用位移
	弹性件硬度HA						Y型	J、Z型
	≥75	≥85	≥94	铁	钢		L mm	L1 mm								径向 mm	轴向 mm	角向
ML1	16	25	45	11500	45300	12,14	32	27	80	50	30	48	12	0.014	0.66	0.5	1.2	2°00`
						16,18,19	42	30	100
						20,22,24	52	38	120
ML2	63	100	200	8200	10900	20,22,24	52	38	127	70	48	68	18	0.075	1.55	0.8	1.5
						25,28	62	44	147
						30,32	82	60	187
ML3	90	140	280	6700	9000	22,24	52	38	128	85	60	82		0.178	2.5		2.0
						25,28	62	44	148
						30,32,35,38	82	60	188
ML4	140	250	400	5500	7300	25,28	62	44	151	105	72	100	20	0.412	4.3		2.5
						30,32,35,38	82	60	191
						40,42	112	84	257
ML5	250	400	710	4600	6100	30,32,35,38	82	60	197	125	90	122	25	0.73	6.2	1.0	3.0	1°30`
						40,42,45,48	112	84	257
ML6	400	630	1120	4000	5300	45,48,50,55,35,38	82	60	203	145	104	140	30	1.85	8.6
						40,42	112	84	263
ML7	710	1120	2240	3400	4500	45,48,50,55	112	84	265	170	130	166		3.88	14.0		3.5
						60,63,65	142	107	325
ML8	1120	1800	3550	2900	3800	50,55	112	84	272	200	156	196	35	9.22	25.7	1.5	4.0
						60,63,65,70,71,75	142	107	332
ML9	1800	2800	5600	2500	3300	60,63,65,70,71,75	142	107	334	230	180	225		18.95	41.0		4.5
						80,85,90,95	172	132	394
ML10	2800	4500	9000	2200	2900	70,71,75	142	107	344	260	205	255	45	39.68	59.0		5.0	1°00`
						80,85,90,95	172	132	404
						100,110	212	167	484
ML11	4000	6300	12500	1900	2500	80,85,90,95	172	132	411	300	245	295	50	73.43	87.0	1.8
						100,110,120	212	167	491
ML12	7100	11200	20000	1600	2100	90,95	172	132	417	360	300	356	55	178.45	140
						100,110,120,125	212	167	497
						130	252	202	577
ML13	8000	12500	25000	1400	1900	100,110,120,125	212	167	497	400	335	391		208.75	160
