LMZ-I(原MLL-I)型分体式制动轮梅花形弹性联轴器

●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点. 1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时...
立即咨询



 ●LMZ-I型分体式制动轮梅花形弹性联轴器的适用范围和性能特点.

1.LMZ-I型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。
  2.梅花形弹性联轴器主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等。工作环境温度 -35℃~+80℃,传递公称扭矩25~12500Nm,许用转速1500~15300r/min。
3.与其它联轴器相比,梅花形弹性联轴器具有以下特点:
(1)工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。
(2)结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合。
(3)具有较大的轴向、径向和角向补偿能力。
(4)高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,安全可靠。
(5)联轴器无需润滑,维护工作量少,可连续长期运行。

LMZ-I(MLL-I)型分体式制动轮梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。

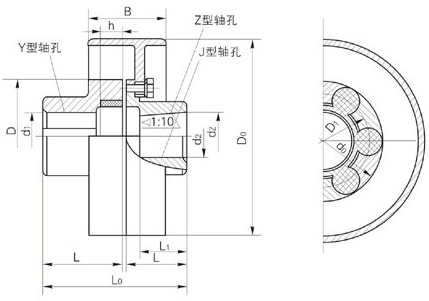

MLL-Ⅰ型分体式制动轮梅花形弹性联轴器主要技术参数

型号 许用转矩MP/(N·m) 许用转速mp/(r·min) 轴孔直径
d1/mm, d2/mm, d3/mm
轴孔长度 L0
mm
D0
mm
B
mm
D
mm
D1
mm
d0
mm
h
mm
转动惯量
kg·m2
质量
kg
许用位移
弹性件硬度HA Y型 J、Z型
≥75 ≥85 ≥94 L
mm
L1
mm
径向
mm
轴向
mm
角向
MLL4-Ⅰ-160 140 250 400 4750 25,28 62 44 151 160 70 105 72 100 20 2.0 8.5 0.8 2.5 2°00`
30,32,35,38 82 60 191
40,42 112 84 251
MLL4-Ⅰ-200 3800 25,28 62 44 151 200 85 3.8 9.5
30,32,35,38 82 60 191
40,42 112 84 251
MLL5-Ⅰ-200 250 400 800 3800 30,32,35,38 82 60 197 200 85 125 90 122 25 5.75 13.8 1.0 3.0 1°30`
40,42,45,48 112 84 257
MLL6-Ⅰ-200 400 630 1120 3800 35,38 82 60 203 200 85 145 104 140 30 6.70 16.7
40,42,45,48,50,55 112 84 263
MLL6-Ⅰ-250 3050 35,38 82 60 203 250 105 13.50 21.7
40,42,45,48,20,55 112 84 263
MLL7-Ⅰ-250 710 1120 2240 3050 45,48,50,55 112 84 265 250 105 170 130 166 30 15.25 26.3 3.5
60,63,55 142 107 325
MLL7-Ⅰ-315 710 1120 2240 2400 45,48,50,55 112 84 265 315 135 170 35.0 34.7
60,63,65,70,71,75 142 107 325
MLL8-Ⅰ-315 1120 1800 3550 2400 50,55 112 84 272 315 135 200 156 196 35 45.9 47.3 1.5 4.0
60,63,65,70,71,75 142 107 332
MLL8-Ⅰ-400 1900 50,55 112 84 272 400 170 98.0 61.3
60,63,65,70,71,75 142 107 332
MLL9-Ⅰ-400 1800 2800 5600 1900 60,63,65,70,71,75 142 107 334 400 170 230 180 225 35 132.5 84 4.5 1°00`
80,85,90,95 172 132 394
MLL9-Ⅰ-500 1800 2800 5600 1500 60,63,65,70,72,75 142 107 334 500 210 230 270 108
80,85,90,95 172 132 394
MLL10-Ⅰ-500 2800 4500 9000 1500 70,71,75 142 107 344 500 210 260 205 255 45 330 132 5.0
80,85,90,95 172 132 394
100,110 212 167 484
MLL11-Ⅰ-630 4000 6300 12500 1200 80,85,90,95 172 132 411 630 265 300 245 295 50 782 197 1.8
100,110 212 167 484
MLL12-Ⅰ-710 7100 11200 20000 1050 90,95 172 132 417 710 300 360 300 356 55 1069 212
100,110,120,125 212 167 497
130 252 202 577
MLL13-Ⅰ-800 8000 12500 25000 950 100,110,120,125 212 167 497 800 340 400 335 391 55 1920 294
