减速机支架

当前位置:主页 > 产品中心 > 减速机支架 >

文章来源:百业机械 更新时间:间:2015-03-14

JB型HG5-251-79标机架的选用,原则上是根据减速机输出轴径的大小来确业机架型号,只要接口形式及安装尺寸相符,减速机的输出轴大小在一定范围内可以对机架型号上下浮动。若选用减速机的安装尺寸与机架不符,在一定范围内我公司也可以对机架上法兰进行调整与减速机联接,满足用户要求。

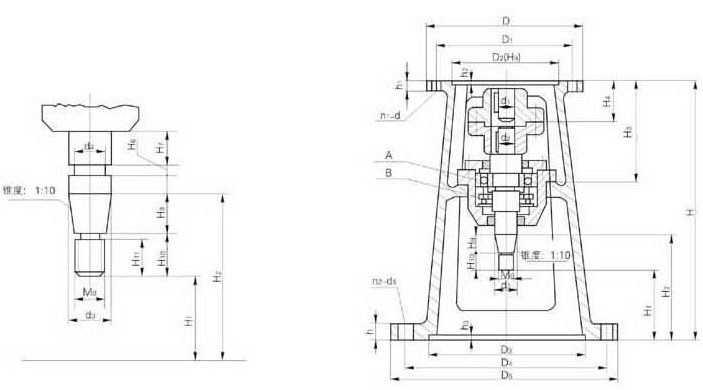

JB型<79标>机架主要参数及尺寸

机架型号 减速机型号 尺寸
D D1 D2 D3 D4 D5 H H1 H2 H3 H4 H6 H7 H8 H9 H10 H11
JB TJ1 B1 230 200 170 220 270 305 514 157 224 185 75 4 45 6 33 34 28
TJ2 B1 230 200 170 250 300 335 517 150 226 190 80 5 40 6 44 32 25
TJ2 B2 260 230 200 250 300 335 530 134 215 210 94 5 45 6 47 34 27
TJ3 B2 260 230 200 295 350 392 560 164 245 210 94 5 45 6 47 34 27
TJ3 B3 340

310

270 295 350 392 560 164 245 210 100 5 42 6 47 34 27
TJ4 B3 340 310 270 345 400 442 675 203 300 250 100 5 50 8 53 44 35
TJ5 B3 340 310 270 390 450 498 680 183 300 250 100 5 55 8 58 49 39
TJ5 B4 400 360 320 390 450 498 380 193 300 250 120 5 55 8 58 49 39
TJ6 B4 400 360 320 435 500 547 736 215 332 250 120 9 75 8 65 52 42
TJ6 B5 490 450 400 435 500 548 736 215 332 250 145 9 75 8 65 52 42
TJ7 B5 490 450 400 440 550 600 805 180 321 296 145 8 74 10 89 52 44
TJ8 B6 580 520 460 500 550 600 820 170 320 362 177 9 28 10 90 60 52
